plc控制供水系统在小区高层建筑供水中的设计应用
随着社会经济的迅速发展,水对人民生活与工业生产的影响日益加强,人民对供水的质量和供水系统可靠性的要求不断提高。把先进的自动化技术、控制技术、通讯及网络技术等应用到供水领域,成为对供水系统的新要求。
plc控制供水系统集变频技术、电气技术、现代控制技术于一体。采用该系统进行供水可以提高供水系统的稳定性和可靠性,方便地实现供水系统的集中管理与监控,同时系统具有良好的节能性,这在能量日益紧缺的今天尤为重要,所以研究设计该系统,对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。
1plc控制供水系统产生的背景和意义
众所周知,水是生产生活中不可缺少的重要组成部分,在节水节能已成为时代特征的现实条件下,我们这个水资源和电能短缺的国家,长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后,自动化程度低。主要表现在用水高峰期,水的供给量常常低于需求量,出现水压降低供不应求的现象,而在用水低峰期,水的供给量常常高于需求量,出现水压升高供过于求的情况,此时将会造成能量的浪费,同时有可能使水管爆破和用水设备的损坏。在恒压供水技术出现以前,出现过许多供水方式,以下就逐一分析。
1.一台恒速泵直接供水系统
这种供水方式,水泵从蓄水池中抽水加压直接送往用户,有的甚至连蓄水池也没有,直接从城市公用水网中抽水,严重影响城市公用管网压力的稳定。这种供水方式,水泵整日不停运转,有的可能在夜间用水低谷时段停止运行。这种系统形式简单、造价最低,但耗电、耗水严重,水压不稳,供水质量极差。
2.恒速泵加水塔的供水方式
这种方式是水泵先向水塔供水,再由水塔向用户供水。水塔的合理高度是要求水塔最低水位略高于供水系统所需要压力。水塔注满后水泵停止,水塔水位低于某一位置时再启动水泵。水泵处于断续工作状态中。这种供水方式,水泵工作在额定流量额定扬程的条件下,水泵处于高效区。这种方式显然比前一种节电,其节电率与水塔容量、水泵额定流量、用水不均匀系数、水泵的开停时间比、开停频率等有关。供水压力比较稳定。但这种供水方式基建设备投资最大,占地面积也最大,水压不可调,不能兼顾近期与远期的需要;而且系统水压不能随系统所需流量和系统所需要压力下降而下降,故还存在一些能量损失和二次污染问题。而且在使用过程中,如果该系统水塔的水位监控装置损坏的话,水泵不能进行自动的开、停,这样水泵的开、停,将完全由人操作,这时将会出现能量的严重浪费和供水质量的严重下降。
3.恒速泵加高位水箱的供水方式
这种方式原理与水塔是相同的,只是水箱设在建筑物的顶层。高层建筑还可分层设立水箱。占地面积与设备投资都有所减少,但这对建筑物的造价与设计都有影响,同时水箱受建筑物的限制,容积不能过大,所以供水范围较小。一些动物甚至人都可能进入水箱污染水质。水箱的水位监控装置也容易损坏,这样系统的开、停,将完全由人操作,使系统的供水质量下降能耗增加。
4.恒速泵加气压罐供水方式
这种方式是利用封闭的气压罐代替高位水箱蓄水,通过监测罐内压力来控制泵的开、停。罐的占地面积与水塔水箱供水方式相比较小,而且可以放在地上,设备的成本比水塔要低得多。而且气压罐是密封的,所以大大减少了水质因异物进入而被污染的可能性。但气压罐供水方式也存在着许多缺点,在介绍完变频调速供水方式后,再将二者做一比较。
5.变频调速供水方式
这种系统的原理是通过安装在系统中的压力传感器将系统压力信号与设定压力值作比较,再通过控制器调节变频器的输出,无级调节水泵转速。使系统水压无论流量如何变化始终稳定在一定的范围内。变频调速水泵调速控制方式有三种:
水泵出口恒压控制、水泵出口变压控制、给水系统最不利点恒压控制。
(1) 出口恒压控制
水泵出口恒压控制是将压力传感器安装在水泵出口处,使系统在运行过程中水泵出口水压恒定。这种方式适用于管路的阻力损失在水泵扬程中所占比例较小,整个给水系统的压力可以看作是恒定的,但这种控制方式若在供水面积较大的居住区中应用时,由于管路能耗较大,在低峰用水时,最不利点的流出水头高于设计值,故水泵出口恒压控制方式不能得到最佳的节能效果。
(2) 出口变压控制
水泵出口变压控制也是将压力传感器安装在水泵出口处,但其压力设定值不只是一个。是将每日24小时按用水曲线分成若干时段,计算出各个时段所需的水泵出口压力,进行全日变压,各时段恒压控制。这种控制方式其实是水泵出口恒压控制的特殊形式。他比水泵出口恒压控制方式能更节能,但这取决于将全天24小时分成的时段数及所需水泵出口压力计算的精确程度。所需水泵出口压力计算得越符合实际情况越节能,将全天分得越细越节能,当然控制的实现也越复杂。
(3) 最不利点恒压控制
最不利点恒压控制是将压力传感器安装在系统最不利点处,使系统在运行过程中保持最不利点的压力恒定。这种方式的节能效果是最佳的,但由于最不利点一般距离水泵较远,压力信号的传输在实际应用中受到诸多限制,因此工程中很少采用。
变频调速的方式在节能效果上明显优于气压罐方式。气压罐方式依靠压力罐中的压缩空气送水,气压罐配套水泵运行时,水泵在额定转速、额定流量的条件下工作。当系统所需水量下降时,供水压力将超出系统所需要的压力从而造成能量的浪费。同时水泵是工频率启动,且启动频繁,又会造成一定的能耗。而变频恒压供水在系统用水量下降时可无级调节水泵转速,使供水压力与系统所需水压大致相等,这样就节省了许多电能,同时变频器对水泵采用软启动,启动时冲击电流很小,启动能耗比较小。另外气压罐要消耗一定的钢量,这也是它的一个较大的缺点。而变频调速供水系统的变频器是一台由微机控制的电气设备,不存在消耗多少钢材的问题。同时由于气压罐体积大,占地面积一般为几十平米。而变频调速式中的调速装置占地面积仅为几平米。由此可见变频调速供水方式比气压罐供水方式将节省大量占地面积。在运行效果上,气压罐方式与调速式相比也存在着一定差距。气压罐方式的运行不稳定,突出表现在它的频繁启动。由于气压罐的调节容量仅占其总容积的1/3-1/6,因而每个罐的调节能力很小,只得依靠频繁的启动来保证供水,这样将产生较大的噪声,同时由于启动过于频繁,压力不稳,加之硬启动,电气和机械冲击较大,设备损坏很快。变频调速式的运行十分稳定可靠,没有频繁的启动现象,加之启动方式为软启动,设备运行十分平稳,避免了电气、机械冲击。在小区供水中,而且由于调速式是经水泵加压后直接送往用户的,防止了的水质二次污染,保证了饮用水水质可靠。
由此可见,plc控制供水系统具有节约能源、节省钢材、节省占地、节省投资、调节能力大、运行稳定可靠的优势,具有广阔的应用前景和明显的经济效益与社会效益。

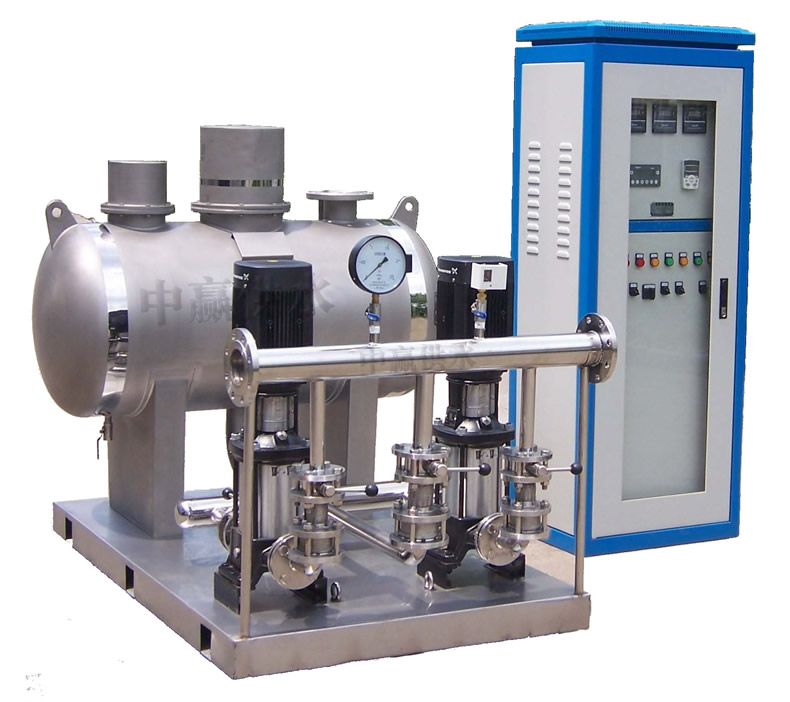

长沙中赢供水设备有限公司新推出了恒压供水基板,备有“变频泵固定方式”,“变频泵循环方式”两种模式。它将PID调节器和PLC可编程控制器等硬件集成在变频器控制基板上,通过设置指令代码实现PLC和PID等电控系统的功能,只要搭载配套的恒压供水单元,便可直接控制多个内置的电磁接触器工作,可构成最多7台电机(泵)的供水系统。这类设备虽微化了电路结构,降低了设备成本,但其输出接口的扩展功能缺乏灵活性,系统的动态性能和稳定性不高,与别的监控系统(如BA系统)和组态软件难以实现数据通信,并且限制了带负载的容量,因此在实际使用时其范围将会受到限制。
目前国内有不少公司在做变频恒压供水的工程,大多采用国外的变频器控制水泵的转速,水管管网压力的闭环调节及多台水泵的循环控制,有的采用可编程控制器(PLC)及相应的软件予以实现;有的采用单片机及相应的软件予以实现。但在系统的动态性能、稳定性能、抗扰性能以及开放性等多方面的综合技术指标来说,还远远没能达到所有用户的要求。原深圳华为电气公司和成都希望集团(森兰变频器)也推出子恒压供水专用变频器(5.5kw-22kw) ,无需外接PLC和PID调节器,可完成最多4台水泵的循环切换、定时起、停和定时循环。该变频器将压力闭环调节与循环逻辑控制功能集成在变频器内部实现,但其输出接口限制了带负载容量,同时操作不方便且不具有数据通信功能,因此只适用于小容量,控制要求不高的供水场所。
可以看出,目前在国内外plc控制供水系统的研究设计中,对于能适应不同的用水场合,结合现代控制技术、网络和通讯技术同时兼顾系统的电磁兼容性(EMC)的变频恒压供水系统的水压闭环控制研究还在时一步加深。因此,有待于进一步研究改善plc控制供水系统的性能,使其能被更好的应用于生活、生产实践。
