ABB变频器和三菱PLC自动供水系统的优越性能

      生活小区有近千用户，现在的供水系统，在用水量大的时间段，出现严重的供水不足，水压下降，严重影响住户的生活质量。现供水系统采用水泵定速控制，通过改变阀门的大小的方法调节流量和压力，以达水压恒定。这种方式在运行中存在以下问题。

1.人工操作存在调节滞后，整个系统稳定性差，自动化程度低，使得溢水管经常排水造成资源浪费；

2.水泵定速运行，不仅造成电能的浪费，而且由于泵长期高速运行，易使轴承损坏，影响泵的使用寿命，且备用水泵出现过锈死的现象；

3.每年夏天用水高峰时段水压不能得到保证，当出现了突发性电网故障时，由于水量不足给住户生活造成不便；

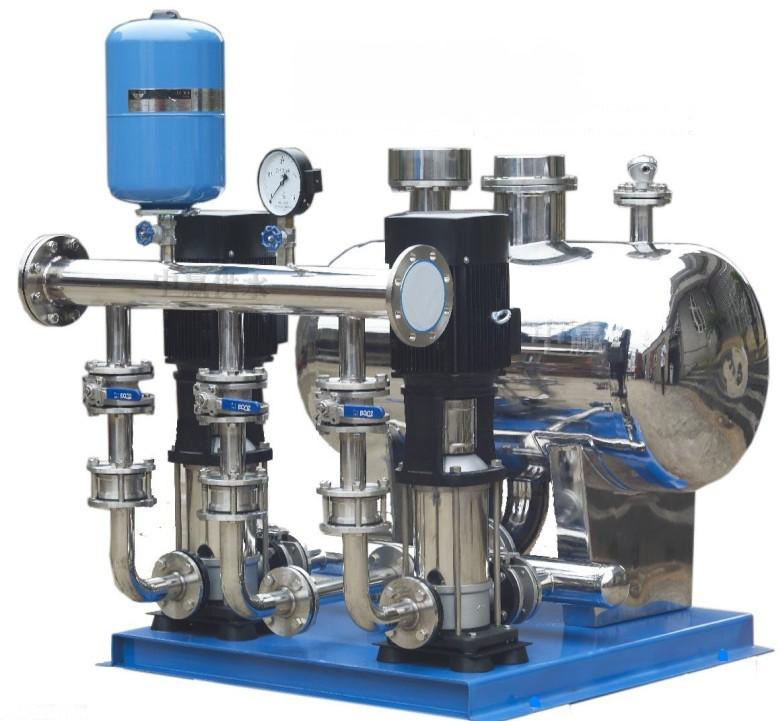

      为了提供恒压供水，因而对生活小区供水系统进行改造就显得非常重要。通过综合比较，该生活小区决定采用长沙中赢供水设备有限公司出产的plc自动供水系统，本系统自动化程度高、 运行成本低、占地面积小。plc自动供水系统主要由三菱PLC控制器、ABB公司的ABB变频器、施耐德公司的软启动器、电机保护器、数据采集及其辅助设备组成.

    由于水泵房距离高位水池较远，直接供水到高位水池抽水泵的扬程不足，为此在距离高位水池落差为16米处设计有一加压泵房，配备立式离心泵两台(一用一备)电机功率为15KW，扬程36米。该加压泵的控制系统需考虑以下条件：

(1)若高位水池水位低和主管有水，则打开进水电动蝶阀和起动加压泵向高位水池供水;

(2)若高位水池水位满且主管有水，则给出报警信号并关闭加压泵和进水电动蝶阀;

(3)若主管无水表明用水量增大或抽水泵房停止供水， 须开启出水电动蝶阀由高位水池向主管补充不。

    实际运行证明本PLC自动供水系统构成了多台水泵的自动控制的较经济结构，在软件设计中充分考虎变频与工频在切换时的瞬间压力与电流冲击，每台泵均采用软起动是解决该问题关键。变频器工作的上下限频率及数字PID控制的上下限控制点的设定对系统的误差范围也有不可忽视的作用。

①采用变频恒压供水，消除了主管网压力波动，保证了供水质量，而且节能效果明显，并延长了主管网及其阀门的使用寿命。

②用稳压减压阀经济地解决了不同用水压力的问题。

③拓宽运用变频恒压控制原理，较好地解决了加压泵房与抽水泵房的远程通讯总是并达到异地连锁控制的目的。

④在抽水泵房设置连续液位显示，并将信号传与PLC，防止泵缺水烧坏电机，设定的取水位置，确保水的质量。

⑤电机既有电机保护器，又有软起动器，克服了起动时的大电流冲击，相对延长了电机制使用寿命。

⑥由于采用PLC控制的压力自动控制，可以实现无人远程操作，系统的PLC预留有RS485接口，可与公司总调度室计算机网络进行连接。
